電動籠式調節閥

電動籠式調節閥是壓力平衡調節閥。閥體內采用套筒導向的先導閥芯。電動籠式調節閥具有用于確定流量和流量特性的窗口。Du特的對稱多孔籠式閥瓣可以更很好地控制噪音和氣蝕。在苛刻的工況下，可調節各種流量系數，滿足客戶更細致的工藝要求，廣泛應用于控制氣體、液體、蒸汽等介質。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

電動籠式調節閥是壓力平衡調節閥。閥體內采用套筒導向的先導閥芯。閥芯有平衡孔，減少不平衡。可調比大，振動小，兼容性好。適用于大多數單座和雙座閥應用，但不適用于顆粒和臟介質。

電動籠式調節閥具有用于確定流量和流量特性的窗口。Du特的對稱多孔籠式閥瓣可以更很好地控制噪音和氣蝕。在苛刻的工況下，可調節各種流量系數，滿足客戶更細致的工藝要求，廣泛應用于控制氣體、液體、蒸汽等介質。

電動籠式調節閥閥體

閥體形式	直通鑄造球型閥
公稱通徑	DN20～300mm
公稱壓力	PN1.6、2.5、4.0、6.4
法蘭標準	GB/T9113、 JB/T79
連接形式	法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式	標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

電動籠式調節閥主要零件材料

閥體	WCB	CF8	CF8M	CF3M
閥座	304	304	316	316L
墊片	PTFE/金屬石墨墊片
閥籠	304	304	316	316L
導向套	304	304	316	316L
閥蓋	WCB	CF8	CF8M	CF3M
閥桿	304	304	316	316L
填料	PTFE/柔性石墨
彈簧	65Mn	304	316	316L
螺母	304	304	316	316L

電動籠式調節閥主要性能指標

項目			指標值
基本誤差%			配3810L±2.5；配PSL±1.0
回差%			配3810L ±2.5；配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

電動籠式調節閥主要外形及連接尺寸

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
H2	3810	373	373	495	495	495	700	700	700	725	725	725	725	725
D		177	177	177	177	177	182	182	182	182	182	218	218	218
R		225	225	225	225	225	257	257	257	310	310	310	310	310

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取zui新數據。

上一條：電動三通分流調節閥

下一條：電動控制調節閥

氣動調節閥|電動調節閥|自力式壓力調節閥|切斷閥

利沃夫調節閥廠家是一家在自控閥門等領域有著多年生產和服務經驗的專業廠家，提供各種氣動調節閥, 電動調節閥, 自力式壓力調節閥, 切斷閥等自控閥門，產品廣泛應用于行業控制系統、石油、化工、電力、水處理、礦用等領域。

氣動調節閥相關產品

電動調節閥相關產品

自力式壓力調節閥相關產品

切斷閥相關產品

相關產品

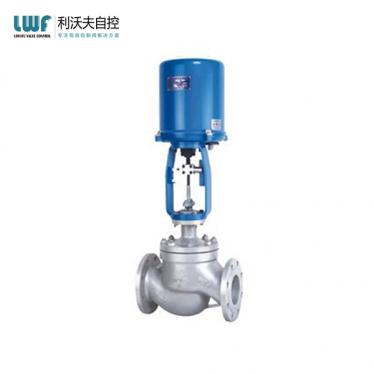

DCB電動平衡籠式調節閥
